H41X節能消聲止回閥

H41X節能消聲止回閥更多信息

產品概述
H41X節能消聲止回閥適用于給排水管道,閥瓣采用進出口兩端中心軸導向,啟閉靈活,可水平安裝或垂直安裝,閥瓣采用彈簧加載,其快速關閉能有效地消除水錘,密封性能好,關閉無噪聲。它具有體積小、重量輕、流體阻力小、重量輕、流體阻力小、耐疲勞、壽命長等優點。

主要技術參數
公稱壓力：1.0～1.6MPa
公稱通徑:40～600mm
適用介質：水、油品
適用溫度：0～80℃
法蘭標準：GB/T 17421.6 GB/T 9113
試驗標準：GB/T 13927 AP 1598

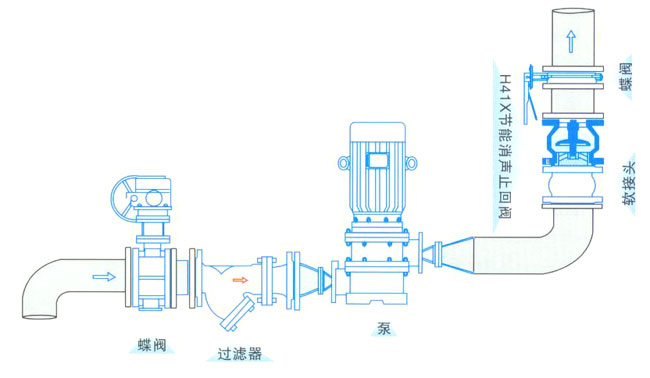

典型安裝示意圖

主要零件材料

型號	閩體	密封圈	彈簧
H41X-10(16)	鑄鐵、球墨鑄鐵、碳鋼、不銹鋼	丁腈橡膠(NBR)	不銹鋼絲1Cr18Ni9Ti

主要外形連接尺寸(單位：mm)

DN	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	112	120	130	150	165	190	210	255	310	320	380	405	430	450	510
