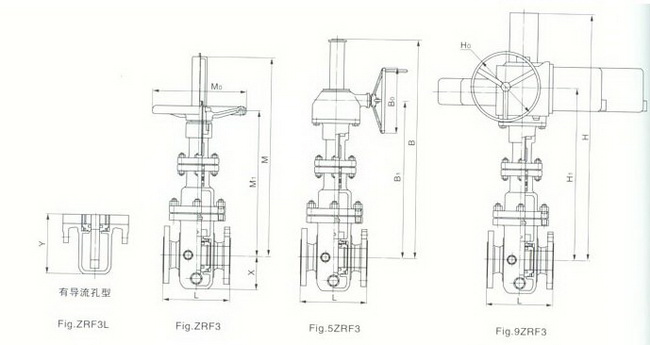

主要外形尺寸和重量 CLASS400

規(guī)格		L(RF)	L(BW)	手動			齒輪傳動			電動*			X	Y	重量**(kg)		扭矩(N.m)
mm	in			M	Mi	Mo	B	B1	Bo	H	H~	Ho			BW	RF
25	1	2~6	216	295	230	200	-	-	-	-	-	-	86	100	-	-	-
32	11/4	229	229	368	285	200	-	-	-	-	-	-	77	116	-	-	-
40	11/2	241	241	457	352	250	-	-	-	-	-	-	83	127	-	-	19
50	2	292	292	499	378	250	-	-	-	723	601	200	88	135	51	59	24
65	21/2	330	330	562	446	300	-	-	-	785	670	200	100	167	58	70	51
80	3	356	356	630	483	300	-	-	-	902	756	508	110	196	84	100	66
100	4	406	406	735	562	350	-	-	-	1007	835	508	121	242	137	165	90
150	6	495	495	956	720	350	1096	805	305	1216	848	305	160	380	210	240	156
200	8	597	597	1150	856	400	1290	941	305	1440	1013	305	187	462	340	385	228
250	10	673	673	1439	1013	500	1580	1098	305	1728	1170	305	230	545	505	565	368
300	12	762	762	1545	1155	600	1705	1250	458	1833	1312	305	265	660	680	765	550
350	14	826	826	1818	1313	650	1977	1408	458	2131	1480	305	292	705	1010	1130	630
400	16	802	902	1965	1445	700	2125	1540	458	2278	1610	305	320	792	1430	1580	870
450	18	978	978	2295	1560	800	2525	1700	458	2655	1741	457	358	878	1940	2120	980
500	20	1054	1054	2452	1655	1000	2682	1795	458	2812	1936	610	396	963	2500	2750	1208
600	24	1232	1232	-	-	-	3186	2235	458	3356	2413	610	468	1287	3710	4050	2150
700	28	1397	1397	-	-	-	-	-	-	3902	2777	610	500	1375	5100	5700	-
800	32	1650	1650	-	-	-	-	-	-	4393	3121	610	556	1507	6920	7547	-
900	36	1880	1880	-	-	-	-	-	-	4863	3428	760	600	1650	9800	10600	-

注：*電動裝置可根據客戶需要選型
**表中所列重量為光桿、無導流孔型重量，不包含驅動裝置。
